Назначение

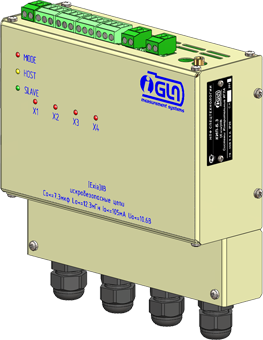

Центральный блок серии КИП-Б.3 предназначен для использования в качестве источника питания и одновременно контроллера сбора и обработки информации датчиков в составе СИ ИГЛА.
Блок обеспечивает сбор необходимой информации от подключенного датчика, ее хранение и выдачу по запросу в канал связи с хост устройством.
Блоки КИП-Б.3 предназначены для использования в составе СИ ИГЛА, а также в других системах типа АСУ ТП в качестве контроллеров, совмещенных с искробезопасными источниками питания.
Центральный блок серии КИП-Б.3 предназначен для использования в качестве источника питания и одновременно контроллера сбора и обработки информации датчиков в составе СИ ИГЛА.
Блок обеспечивает сбор необходимой информации от подключенного датчика, ее хранение и выдачу по запросу в канал связи с хост устройством.
Блоки КИП-Б.3 предназначены для использования в составе СИ ИГЛА, а также в других системах типа АСУ ТП в качестве контроллеров, совмещенных с искробезопасными источниками питания.
(не рекомендуется использовать в новых проектах, заменяется на КИП-Б.5)
Особенности
Особенности
- моноблочная конструкция КИП-Б.3, крепление в трех точках или на DIN-рельс;
- встроенный импульсный стабилизатор, обеспечивающий широкий диапазон напряжения питания;
- функция «черный ящик» (опция);
- модульные блоки искрозащиты (БИЗ) с импульсными источниками питания и электронной схемой защиты искробезопасных цепей;
- 4 релейных канала управления ~220В до 5А, с программированием условий включения;
- замена программного обеспечения контроллера по каналу связи.
| Электрические характеристики | |
| - напряжение питания, В | =8...36 |
| - потребляемая мощность, не более Вт | 5 |
| Габаритные размеры и масса | |
| - габариты, не более мм | 160х145х54 |
| - масса, не более кг | 0.5 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от -40°С до +50 |
| - относительная влажность при 25°С, не более % | 70 ± 15% |
| Степень защиты | |
| - степень защиты корпуса | IP20 |
| - маркировка взрывозащиты | [Exia]IIB |
| Линии связи | |
| - интерфейс связи с хостом | 2 х RS-485 |
| - интерфейс связи с ДУ | CL - токовая петля 5 мА, (по заказу RS-485) |
| - тип кабеля связи с ДУ | МКЭШ 5х0.35(0.5, 0.75) |
| - количество каналов для подключения ДУ | до 4 |
| - длина линии связи от КИП-Б.3 до ДУ, м | до 200 - стандарт (по заказу до 600) |
Центральные блоки серии КИП-Б.3 имеют следующее обозначение:
КИП-Б.A.BB.CC.D.E.F.G.H.I, где
| КИП-Б | – обозначение типа изделия; |
| А | – тип модификации и конструктивного исполнения 3 – с 01.02.2009; |
| BB | – тип каналов связи с ДУ: 01 – CL - токовая петля; 02 – RS-485*; |
| CC | – количество каналов связи c ДУ: 02...04; |
| D | – ZigBee**: 0 – нет; 1 – есть; |
| E | – GSM**: 0 – нет; 1 – есть; |
| F | – GPS**: 0 – нет; 1 – есть; |
| G | – RTC (часы)**: 0 – нет; 1 – есть; |
| H | – MEM (”черный ящик”)**: 0 – нет; 1 – есть; |
| I | – IN (контроль входных сигналов)**: 0 – нет; 1 – есть; |
* – по заказу;
** – специальное исполнение (по отдельному ТЗ)
Примечание:
“Нулевые” обозначения в конце маркировки допускается опускать
Пример маркировки:
КИП-Б.3.01.04 - центральный блок КИП-Б.3 в стандартном исполнении на 4 канала связи с ДУ.
| Тип / Размер | Дата | Наименование файла | |
 60k |  60k | 17.10.2011 | Схема подключения КИП-Б.3 к ДУ-М и АСУ ТП |
70k | 70k | 17.10.2011 | Схема подключения КИП-А(Б).3 к ДУ-А(Б,М) |
