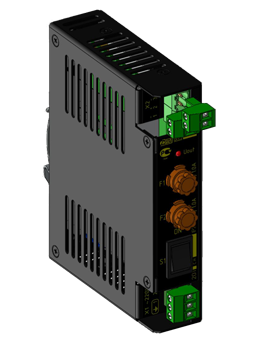

Назначение блоков питания БП.3
Блоки питания серии БП.3 предназначены для питания блоков СИ ИГЛА или АСУ ТП. Стандартно БП.3 используются для питания центральных блоков КИП-Б.3 на стационарных объектах (нефтебазах или АЗС).
Блоки могут устанавливаться вне помещений в электротехнических шкафах со степенью защиты не ниже IP66 вне взрывоопасных зон.
Блоки могут выпускаться с различной мощностью 15, 22, 60, 75 Вт
Особенности
Блоки питания серии БП.3 предназначены для питания блоков СИ ИГЛА или АСУ ТП. Стандартно БП.3 используются для питания центральных блоков КИП-Б.3 на стационарных объектах (нефтебазах или АЗС).
Блоки могут устанавливаться вне помещений в электротехнических шкафах со степенью защиты не ниже IP66 вне взрывоопасных зон.
Блоки могут выпускаться с различной мощностью 15, 22, 60, 75 Вт
Особенности
- стандартный монтаж на DIN-рельс
- компактная конструкция блока - занимаемая на DIN-рельсе 30мм
- встроенные предохранители
- встроенный выключатель
- контакт заземления корпуса
- стандартные напряжения 12В остальное по заказу
- мощность блока может достигать 75 Вт
- температура эксплуатации до -50 град С
Для СИ ИГЛА блоки поставляются по заказу
| Электрические характеристики | |
| - напряжение питания, В | -176...242 (~176...264) |
| - потребляемая мощность, не более Вт* | 15, 22, 60, 75 |
| Габаритные размеры и масса | |
| - габариты, не более мм | 135х119х30 |
| - масса, не более кг | 0.5 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от -50°С до +85** |
| - относительная влажность при 25°С, не более % | 70 ± 15% (до 93...95 на заказ) |
| Степень защиты | |
| - степень защиты корпуса | IP 40 |
| Особенности | |
| - защита от КЗ и перенапряжения, тепловая защита | Да |
| - индикатор работы (выходного напряжения) | Да |
| - выключатель | Встроенный |
| - предохранители в обоих сетевых проводах | Да |
| - крепление на DIN-рельс | Да |
* - максимальная мощность снижается при естественной конвекции в зависимости от температуры окружающей среды;
** - указан предельный диапазон температур, стандартно поставляется под диапазон температур от -40 до.+65°С.
Блоки питания серии БП.3 имеют следующие обозначения:
БП.A.BB.CC.DD.EE.FF, где
| БП | – обозначение типа изделия; |
| А | – тип модификации и конструктивного исполнения 3 – с 01.08.2011; |
| BB | – максимальная выходная мощность: 15 – 15Вт; 22 – 22Вт; 60 – 60Вт; 75 – 75Вт; |
| CC | – выходное напряжение U1вых: 12 - 12 В, стандарт; 15 - 15 В, стандарт; |
| DD | – выходное напряжение U2вых: 00 - нет, стандарт; 05 - 5 В, на заказ; |
| EE | – тип клемм: 01 – клеммы по винт*; 02 – разрывной клеммник**; |
| FF | – тип монтажа: 01 – на панель; 02 – DIN-рельс. |
| * | - клеммы с шагом 5 (5.08) мм с возможностью подключения проводов до 2.5 мм2; |
| ** | - клеммник из двух частей (разрывной), ответная часть на кабель позволяет выполнить монтаж проводов “под винт”. |
| Пример маркировки: | |
| БП.3.60.12.00.01.02 - блок питания БП.3, 60Вт, одно выходное напряжение U1вых=12В, монтаж на DIN-рельс. | |
