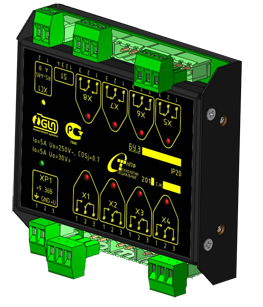

Назначение блоков управления БУ.3
Блоки управления серии БУ.3 предназачены для управления силовыми пускателями или другой силовой арматурой в составе СИ ИГЛА или АСУ ТП.
В составе СИ ИГЛА блоки обеспечивают блокировку насосов ли закрытие задвижек по следующим аварийным событиям:
- превышение уровня нефтепродукта максимального аварийного уровня.
- превышение уровня нефтепродукта предупредительного уровня 95% от максимального
- понижение уровня нефтепродуктов ниже предельного минимума
- превышение уровня подтоварной воды выше предельного уровня
Контроль за значением НП и команду на включение блокирующего реле БУ.3 выдается блоком КИП-А.3 к которому подключается БУ.3.
Любой канал блока БУ.3 может быть настроен на любое из 4-х описанных событий одного из 12 резервуаров, которые контролируют КИП-А.3
Блоки БУ.3 могут осуществлять автономно функции программируемого реле времени. Для этого блоки оснащаются часами реального времени (RTC). В этом варианте они могут поддерживать до 32 точек срабатывания по времени. Каждая точка может включить/выключить любое из 8 реле в любом комбинации.
При работе в АСУ ТП блок БУ.3 поддерживает о 8 дискретных входов с гальванической развязкой типа "сухой контакт" или "открытый коллектор". Блок поддерживает "трансляцию" активного входного сигнала на любое количество выходных реле в любой комбинации.
Суммарное количество входов (In) и выходов (Out, реле) не может превышать 8 шт на один блок.
Особенности
- стандартно блоки БУ.3 имеют 8 шт реле с перекидывающимися контактами.
- блоки управления БУ.3 ориентированны на коммутацию до 8-ти электрических цепей мощностью до 1.5кВт каждая(при cos?=1)
- БУ.3 подключается к блокам КИП-А.3 через интерфес RS-485 по протоколу ModBus RTU.
- удаление блоков от центральной части может достигать 1200м.
- максимальное количество подключаемых блоков управления к одному блоку КИП-А.3 может достигать 6 шт.
- блоки имеют широкий диапазон питающего напряжения =9юю36В.
- питание блоков (до 2-х шт на линии длиной до 15 м) возможно от внутреннего источника питания блоков КИП-А.3 по кабелю связи (через разьем Х3). При более длинных линиях или большем количестве блоков управления для их питания испоьзуются отдельные блоки питания БП.3.
Для СИ ИГЛА блоки поставляютсяпо заказу.
| Электрические характеристики | |
| - напряжение питания, В | =8...36 |
| - потребляемая мощность, не более Вт* | 8 |
| Габаритные размеры и масса | |
| - габариты, не более мм | 12х100х26** |
| - масса, не более кг | 0.3 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +10 до +40*** |
| - относительная влажность при 25°С, не более % | 70 ± 15% |
| Степень защиты | |
| - степень защиты корпуса | IP 20 |
| Линии связи | |
| - интерфейс связи с хостом | RS-485 |
| - гальваническая развязка канала связи | Да |
| Особенности | |
| - индикаторы работы (светодиоды) | индикация питания, связи и срабатывания реле |
| - количество выходов | 0...8 |
| - количество входов | 0...8 (на заказ)**** |
| - крепление | на панель / на DIN-рельс |
* - без учета потребления по внешним цепям управления реле;
** - без учета комплектов крепления и клемм;
*** - указан температурный диапазон, для стандартного исполнения, остальные на заказ;
**** - - только для АСУ ТП.
Блоки управления серии БУ.3 имеют следующие обозначения:
БУ.A.BB.CC.D.E.FF.GG, где
| БУ | – обозначение типа изделия; |
| А | – тип модификации и конструктивного исполнения 3 – с 01.09.2011; |
| BB | – количество выходов*: 00...08 – каналов, шт; |
| CC | – количество входов**: 00...08 – каналов, шт; |
| D | – RTC (часы): 0 - нет, стандарт; 1 - есть; |
| E | – ZigBee: 0 – нет, стандарт; 1 – есть; |
| FF | – тип клемм: 01 – клеммы под винт; 02 – клеммник разрывной, прямой; 03 – клеммник разрывной, угол; |
| GG | – тип монтажа: 01 – на панель; 02 – DIN-рельс. |
| * | - количество выходных реле; |
| * | - суммарное количество входов и выходов не может превышать 8 каналов. |
| Пример маркировки: | |
| БУ.3.08.00.0.0.03.02 - блок управления БУ.3, стандартное исполнение - 8 шт выходов (реле), разрывные угловые клеммники, монтаж на DIN-рельс. | |
| Тип / Размер | Дата | Наименование файла | |
 29k |  34k | 09.03.2012 | Структурная схема БУ.3 |
56k | 62k | 17.01.2012 | Блок управления БУ.3 (чертеж габаритный) |
27k | 31k | 17.01.2012 | Схема подключения БУ.3 к КИП-А.3 |
