Функции датчика плотности ДП.7
Погружные плотномеры серии ДП.7 предназначены для автоматического измерения плотности нефтепродуктов в стационарных резервуарах (РГС и РВС) АЗС, нефтебаз. Плотномеры также могут быть использованы для измерения плотности других жидкостей.
Погружные плотномеры серии ДП.7 предназначены для автоматического измерения плотности нефтепродуктов в стационарных резервуарах (РГС и РВС) АЗС, нефтебаз. Плотномеры также могут быть использованы для измерения плотности других жидкостей.
Датчики плотности серии ДП.7 относятся к классу электронных стационарных плотномеров.

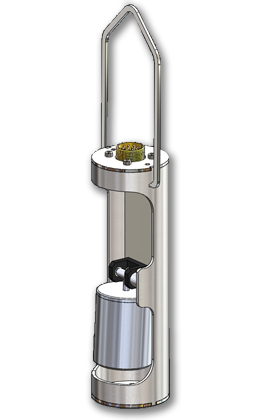

Датчики плотности ДП.7 имеют компактную конструкцию в виде отдельного прибора. Такой погружной плотномер можно использовать как в составе СИ ИГЛА так и автономно в составе АСУ ТП* для измерения плотности любых жидкостей.
Погружные плотномеры ДП.7 имеют единый диапазон измерения плотности для любого типа светлых нефтепродуктов. Что делает их удобными в эксплуатации, т.к. нет необходимости заказывать плотномер для каждого типа нефтепродуктов!
Погружные плотномеры ДП.7, также применяются для измерения плотности моторных масел, при условии подогрева последних для снижения вязкости в холодное время.
Мобильный вариант плотномеров ДП.7 позволяет измерять плотность нефтепродуктов в передвижных емкостях. Конструкция таких плотномеров позволяет измерять плотность нефтепродуктов в бензовозах, автоцистернах, топливных баках тепловозов и другой техники при наличии кренов, которые возникают при штатной эксплуатации.
Погружные плотномеры для Системы измерительной ИГЛА поставляются по заказу.
Для заказа укажите наличие и количество плотномеров для каждого резервуара в формах заказа (Форма №4 или Форма №5), см. раздел "Заказ" главного меню.
Область применения плотномера ДП.7
- измерение плотности при учете, хранении нефтепродуктов на предприятиях нефтепродуктообеспечения;
- измерение плотности при производстве и переработке нефтепродуктов;
- другие отрасли, где требуется автоматическое измерение плотности жидкости без отбора проб.
Область применения согласно ГОСТ Р 51330-99 - врывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты: 0ExiaIIBT6.
Особенности и преимущества погружного плотномера
- измерение плотности при учете, хранении нефтепродуктов на предприятиях нефтепродуктообеспечения;
- измерение плотности при производстве и переработке нефтепродуктов;
- другие отрасли, где требуется автоматическое измерение плотности жидкости без отбора проб.
Область применения согласно ГОСТ Р 51330-99 - врывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты: 0ExiaIIBT6.
Особенности и преимущества погружного плотномера
- стандартное исполнение датчика плотности обеспечивает измерение плотности в полном диапазоне плотности светлых нефтепродуктов от 680 до 880 кг/м3;
- плотномер обеспечивает корректное измерение плотности в случае пересортицы нефтепродуктов;
- датчик плотности обеспечивает полную компенсацию температурного дрейфа в полном температурном диапазоне от -40°С до +50°С) с помощью вcтроенного датчика температуры;
- отсутствие временного дрейфа измерений датчика плотности обеспечивается отсутствием в конструкции плотномера упругих элементов (пружин, мембран и т.п.);
- компактные размеры погуржного плотномера ДП.7, измерение плотности нефтепродукта обеспечивается в слое нефтепродукта высотой менее 120 мм - ДП.7 самый компактный плотномер в своем классе устройств;
- интерфейс плотномера позволяет подключить к одному ведущему устройству несколько плотномеров для измерения плотности в отдельных точках по всей высоте резервуара (до 5 шт в составе датчика уровня и до 8 шт автономно).
- датчики плотности серии ДП.7 позволяют теперь устанавливать уровнемеры ДУ-А.2 на фланцах с проходным сечением от 80 мм.
* - при условии поддержки АСУ ТП протокола СИ ИГЛА.
| Предел абсолютной погрешности измерения | |
| - плотности, кг/м3 | ± 1.5 |
| - температуры, °С | ± 0.5 |
| Разрешающая способность | |
| - плотности, кг/м3 | 0.1 |
| - температуры, °С | 0.1 |
| Диапазон измерения | |
| - плотности, кг/м3 (стандарт) | от 680 до 880 |
| - температуры, °С | от -40 до +50 |
| Условия эксплуатации | |
| - температура продукта | от -40°С до +50°С (от -55°С по заказу) |
| - температура окружающей среды | от -40°С до +50°С (от -55°С по заказу) |
| Электрические характеристики | |
| - напряжение питания | =5...12 В |
| - потребляемая мощность, не более, мВт | 30 |
| Взрывозащищенность | 0ExiaIIBT6 |
| Габаритные размеры и масса | |
| - LxD, мм | 120хD38 |
| - масса, кг, не более | 0.2 |
| Конструктивные особенности | |
| - степень защиты оболочки (электронный блок) | IP68 |
| - крепление | гибкая подвеска или монтаж на вертикальной штанге ДУ |
| - материал | Д16Т, 12Х18Н10Т |
Датчики плотности серии ДП.7 имеют следующее обозначение при заказе:
ДП.A.BB.CC.DD, где
| ДП | – обозначение типа изделия; |
| А | – тип модификации и конструктивного исполнения (серия “7" с 01.09.11); |
| BB |
– Конструкция: 05 – нержавеющий ЧЭ, разъем PY; |
| СС | – Конструкция: 01 – стационарный; 02 – мобильный; 03 – переносной; |
| ВВ |
– Исполнение: 05 – щелочь (до 15%); 11 – светлые нефтепродукты (680-880 кг/м3), -55°С; |
| ЕЕ | – Интерфейс: 00 – MicroLan, по умолчанию; 01 – RS-485 |
 |
