Уровнемер ДУ-А.2
  • Описание
  • Характеристики
  • Обозначение
  • Документация
Датчик уровня нефтепродуктов для АЗС
Стандарт

Опции

уровень
уровень подтоварной воды
расслоение топлива
температура


Функции уровнемера ДУ-А.2



Датчики уровня серии ДУ-А.2 являются емкостными стационарными уровнемерами.



Данные уровнемеры  предназначены для работы в качестве средства измерения уровня нефтепродуктов или других диэлектрических неполярных жидкостей в резервуарах (емкостях) с высотой предельного заполнения нефтепродуктом до 4-х метров.



Датчик уровня ДУ-А.2 относятся к емкостному типу уровнемеров с самокомпенсацией внешних воздействий, вследствие чего точность датчика уровня ДУ-А.2 не зависит от типа топлива и внешних условий эксплуатации.



Уровнемеры имеют встроенные датчики температуры и могут включать в свою схему погружные датчики плотности (плотномеры), которые обеспечивают измерение плотности нефтепродуктов во всем диапазоне плотностей топлива.



Универсальный электронный блок датчика уровня ДУ-А.2 и его алгоритм измерения уровня нефтепродукта позволяют измерять не только уровень топлива, но также измерять уровень подтоварной воды и контролировать расслоение топлива на фракции (осадок) в "мертвой" зоне резервуара.



Уровнемеры ДУ-А.2 используются в составе СИ ИГЛА совместно с центральными блоками КИП-А.3 или КИП-Б.3.


Емкостной датчик уровня ДУ-А.2 совместно с центральными блоками КИП-А.3 и КИП-Б.3 позволяет выполнять роль сразу нескольких сигнализаторов уровня в резервуаре:



  • сигнализатор максимального уровня топлива;
  • сигнализатор предупредительного уровня (95%) топлива;
  • сигнализатор нижнего предельного уровня топлива;
  • сигнализатор верхнего предельного уровня подтоварной воды.



Каждый из указанных программных сигнализаторов уровня может быть настроен на необходимое значение для каждого резервуара независимо.



Особенности датчика уровня ДУ-А.2



Датчик уровня ДУ-А.2 — электронный емкостной датчик уровня, не имеющий подвижных частей. Конструкция уровнемера построена по модульному принципу. ЦПУ уровнемера выполнено в виде отдельного модуля (заменяемой платы), что позволяет выполнять блочный ремонт датчика на объекте.



Плата ЦПУ построена на RISC-микроконтроллере, который обеспечивает гибкость применения датчика:

  • измерение и расчет значений измеряемых параметров в физических величинах;
  • непрерывный контроль параметров, обеспечивающих метрологию датчика;
  • контроль своей работоспособности и диагностика ошибок;
  • вторичная поверка датчика уровня без демонтажа датчика с резервуара;
  • обновление программного обеспечение датчика через канал связи.

Емкостной принцип измерения и автоматическая калибровка делают датчик не чувствительным к конденсату влаги и загрязнению чувствительных элементов уровнемера, точность измерений не зависит от типа нефтепродуктов;

Конструкция датчика не имеет движущихся частей (нет поплавков), что повышает надежность и позволяет не обслуживать датчик уровня в эксплуатации;

При монтаже и пуско-наладке не требует опорожнения резервуаров. Монтаж уровнемера вместе с каналом плотности осуществляется на один фланец;

Емкостной датчик уровня для АЗС работает со всеми светлыми нефтепродуктами;

Периодическая поверка уровнемеров выполняется без демонтажа датчика с резервуарами встроенными средствами СИ ИГЛА.



Уровень нефтепродукта и подтоварной воды измеряется посредством измерения диэлектрической проницаемости нефтепродукта, воздуха и воды.

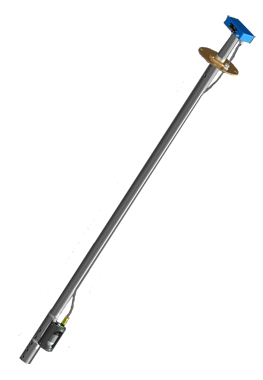

Датчик уровня для АЗС (ДУ-А.2) выполнен в виде штанги из нержавеющей стали диаметром 38 мм, внутри которой размещен чувствительный элемент, состоящий из последовательно расположенных плоских конденсаторов, а также датчиков температуры (до 8 шт).

Встроенный в датчик микроконтроллер с программным обеспечением позволил создать функционально законченный датчик. Датчик самостоятельно рассчитывает первичные измеряемые параметры (уровень нефтепродуктов, уровень воды, температуру нефтепродуктов), диагностирует свою работоспособность, оценивает достоверность результата.



Плотность нефтепродуктов измеряется подключаемыми к датчику уровня датчиками плотности, стандартно подключается один датчик плотности, по заказу - до 3 шт.



Вся электроника вычислительного блока (ЦПУ) располагается в герметичном корпусе, жестко закрепленном на верхнем конце штанги ДУ-А.2 и является взаимозаменяемой.


Преимущества



  • уровнемер не имеет движущихся частей - отсутствуют поплавки;
  • датчик не чувствителен к обмерзанию, осмолению и опарафиниванию;
  • самый низкий измеряемый уровень нефтепродуктов при наличии датчика подтоварной воды;
  • измерение подтоварной воды в широком диапазоне, начиная от 15 мм;
  • возможность контроля загрязнения резервуара в мертвой зоне (осадок, ржавчина в топливе);
  • универсальная, взаимозаменяемая плата ЦПУ ДУ.


Диапазон измерения
- уровня нефтепродукта, мм от 15 до 4000*
- уровня подтоварной воды, мм от 2 до 300
- температуры, °С от -40 до +50
- плотности**, кг/м3 от 680 до 880***
Предел абсолютной погрешности измерения
- уровня нефтепродукта, мм ±1.0
- уровня подтоварной воды, мм ±2.0
- температуры, °С ±0.5
- плотности**, кг/м3 ±1.5 или ±1.0
Разрешающая способность измерения
- уровня, мм 0.1
- температуры, °С     0.1
- плотности, кг/м3 0.1
Условия эксплуатации
- температура продукта, °С от -40°С до +50
- температура окружающей среды, °С от -40°С до +50
Электрические характеристики
- напряжение питания, В =9...16
- потребляемая мощность, не более, мВт 350
Габаритные размеры и масса
- габариты, не более, мм 105 х 65 х до 4600*
- масса, кг, не более 15*
Конструктивные особенности
- количество подключаемых плотномеров 1 шт - стандарт, по заказу до 3 шт
- маркировка взрывозащиты 0ExiaIIBT6
- степень защиты оболочки (электронный блок) IP 54
- материал сенсора (контактирует с НП) АД31, AISI 439 (08Х17Т)
Линии связи
- тип кабеля связи МКЭШ 5х0.35(0.5, 0.75)
- длина кабеля связи КИП-А(Б) - ДУ, м 300 - стандарт, до 800**** по заказу
- интерфейс связи RS-485
- протокол обмена символьный ASCII (HostLink)



*        - Зависит от длины датчика;
**      - при комплектации плотномером (датчиком плотности);
***    - указан стандартный диапазон измерения (другие по заказу);
****  - максимальная длина зависит от особенностей условий эксплуатации.

Уровнемеры серии ДУ-А.2 имеют следующие обозначения:

ДУ-А.A.BB.CC.DD.EE.FFFF.GGGG.HH, где

ДУ-А – обозначение типа изделия;
А – тип модификации и конструктивного исполнения
2 – с 01.03.2006;
BB – тип нефтепродуктов:
01 – светлые нефтепродукты;
02 – авиатопливо;
03 – масла;
CC – тип крепления:
01 – фланец D=150 мм*;
02 – фланец D=180 мм*;
...
50 – заказной узел;
DD – количество датчиков температуры:
03 – стандарт;
04...08 – по заказу;
EE – количество датчиков плотности:
01 – стандарт;
FFFF – размер чувствительного элемента (ЧЭ), см:
хххх - обычно кратен 25 см;
GGGG – размер корпуса ЧЭ, см:
хххх - обычно кратен 5 см;
HH – тип интерфейса:
00 – CL - токовая петля 5 мА;
01 – RS-485.
* - размер по диаметру шпилек (4 шт х 90°)
Примечание:
  Указание обозначения датчика ДУ-А.2 не является достаточным для его заказа! Для заказа требуется заполнение формы заказа №4.
Тип / РазмерДатаНаименование файла
145k
147k
24.02.2012Посадочное место датчика ДУ-А.2, ДУ-Б.2 (вариант 2),
70k
70k
24.02.2012Посадочное место датчика ДУ-А.2 (вариант 1), стандарт, форма №4, п.7d
219k
219k
17.10.2011Монтажный чертеж датчика уровня ДУ-А.2 (РГС)
